Гидросистема свайного устройства земснаряда
Несамоходный земснаряд проекта RDB 66.42. Проект, изготовление и поставка гидрооборудования свайного устройства.
Ключевые цифры
Задача
Подать рабочую жидкость под давлением к гидрофицированным механизмам земснаряда: перемещению свайной каретки, подъёму и передвижению свай. Режим работы продолжительный.
Маслобак 450 л, насосный агрегат, гидроаккумуляторы, подогрев масла и воздушный теплообменник.
Пять цилиндров: передвижения свайной каретки, подъёма свай и передвижения свай.
Два блока клапанов и два блока подключения гидроаккумуляторов.
В трюме и на палубе; к цилиндрам на каретке рукава высокого давления в кабель-канале.
Шкаф управления, местный пульт и дистанционный пульт в рубке с аварийной остановкой. Связь с системой автоматизации судна по Modbus TCP.
Паспорт и руководство по эксплуатации.
| Гидроцилиндр | Поршень / шток – ход, мм | Количество |
|---|---|---|
| Передвижения свайной каретки | 180 / 125 – 3000 | 1 |
| Подъёма свай | 180 / 160 – 1500 | 2 |
| Передвижения свай | 110 / 80 – 600 | 2 |

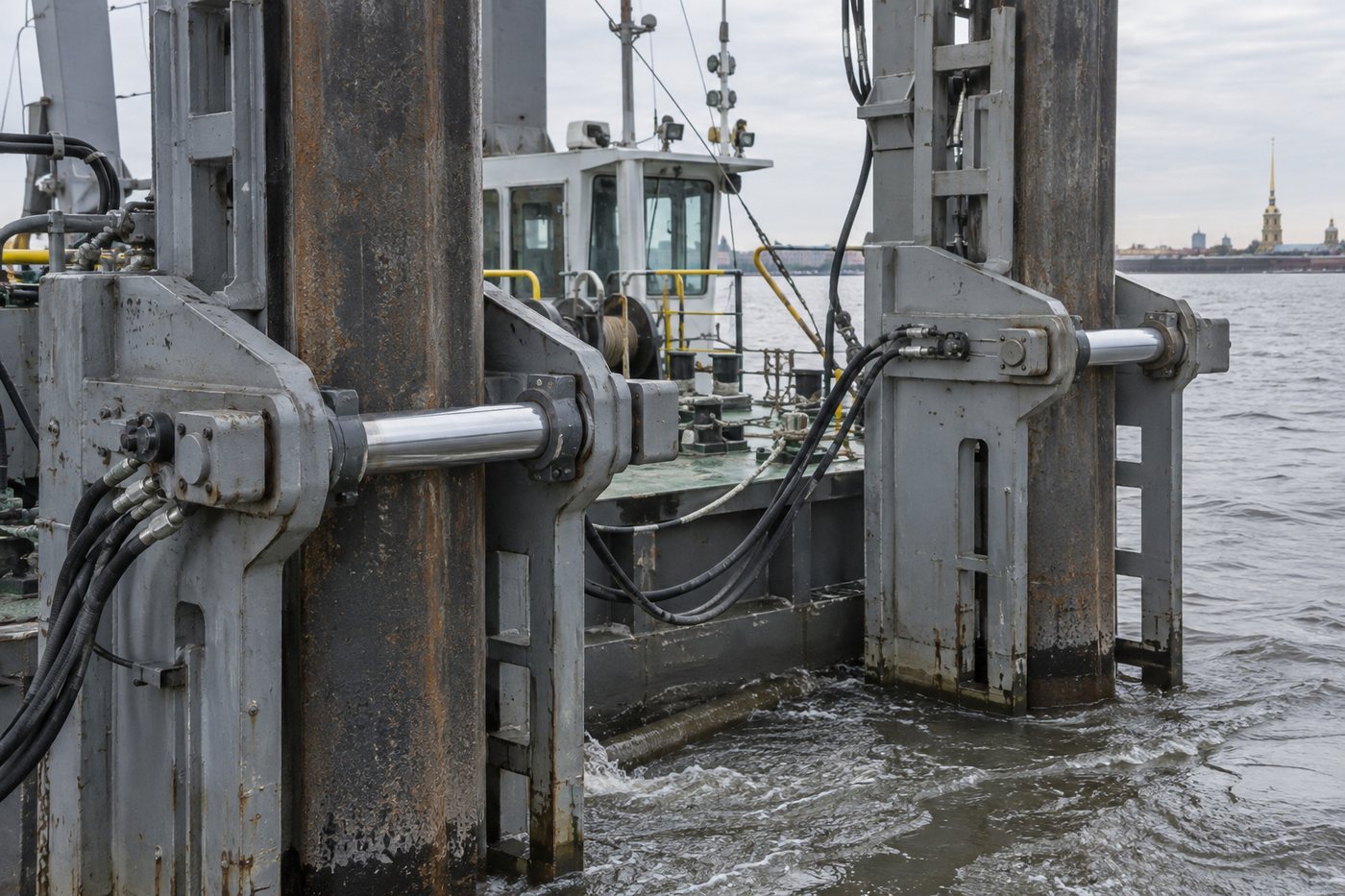

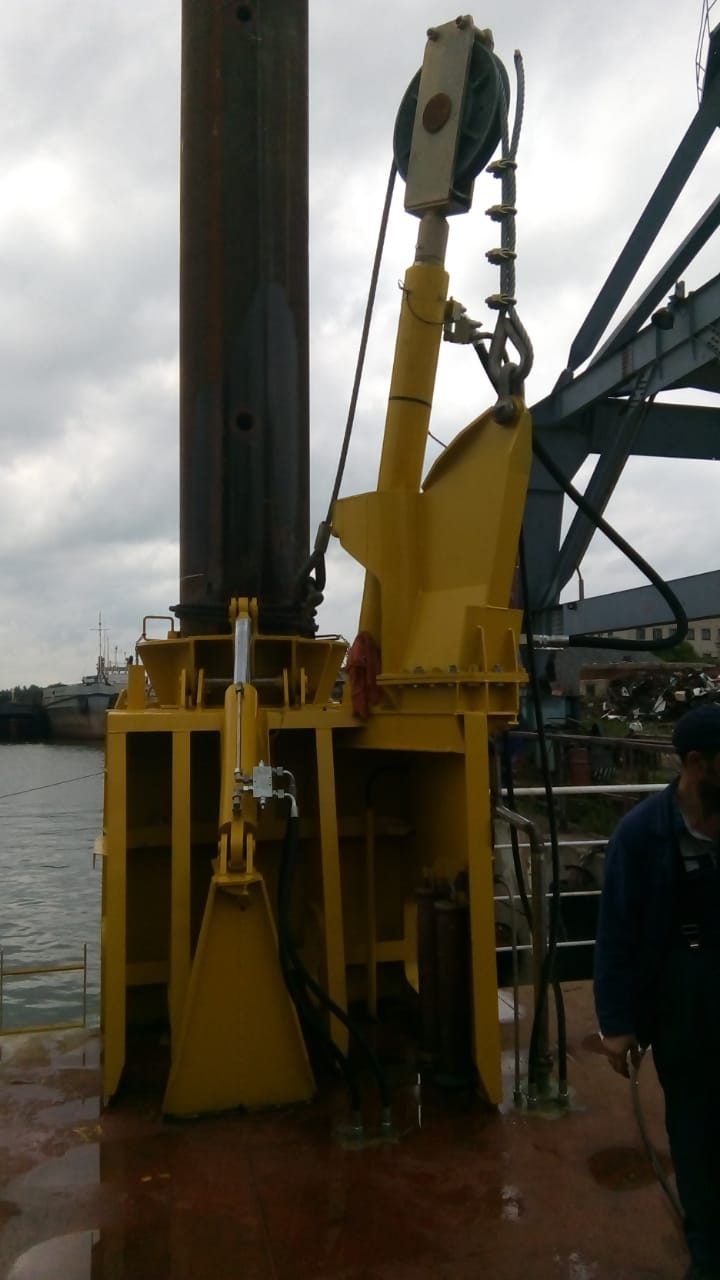

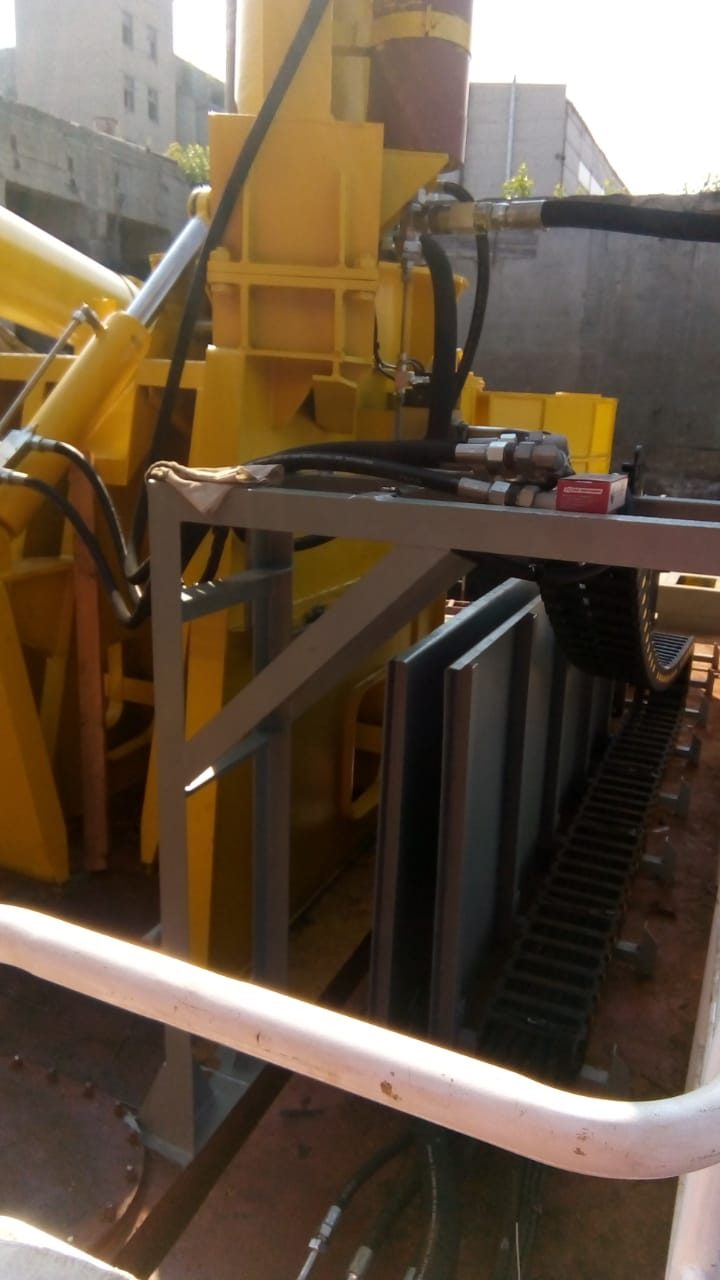

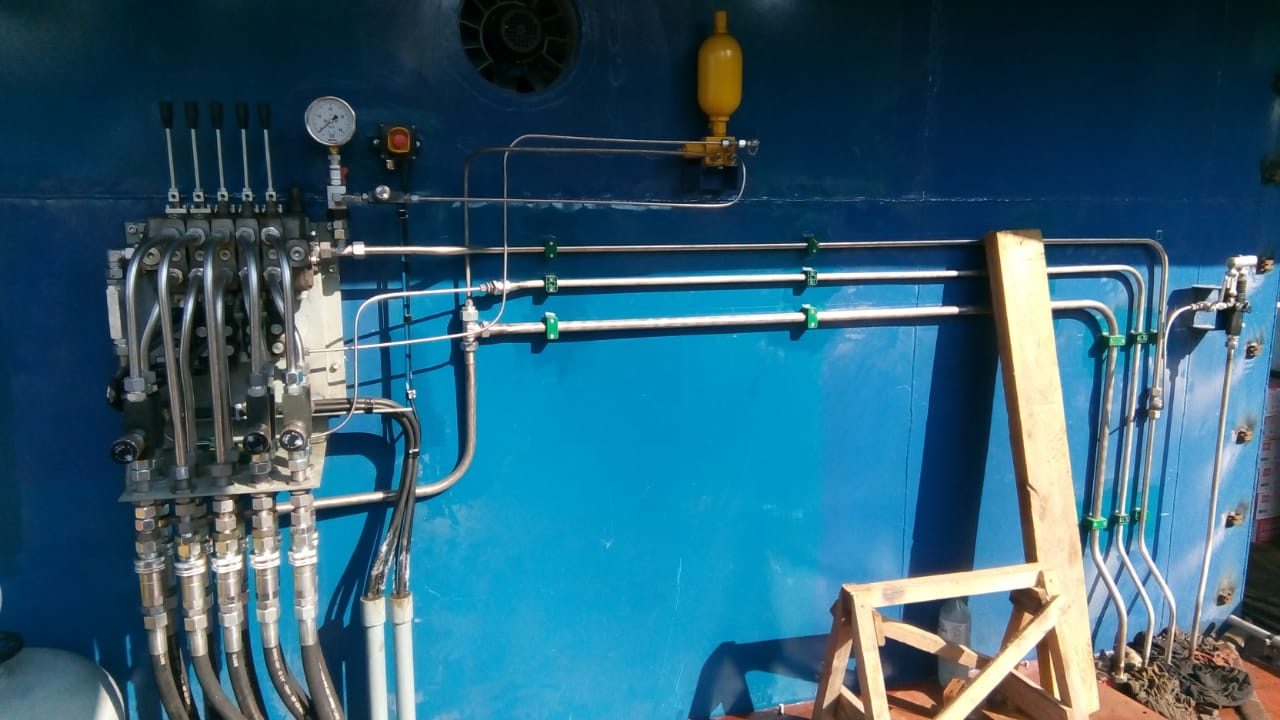

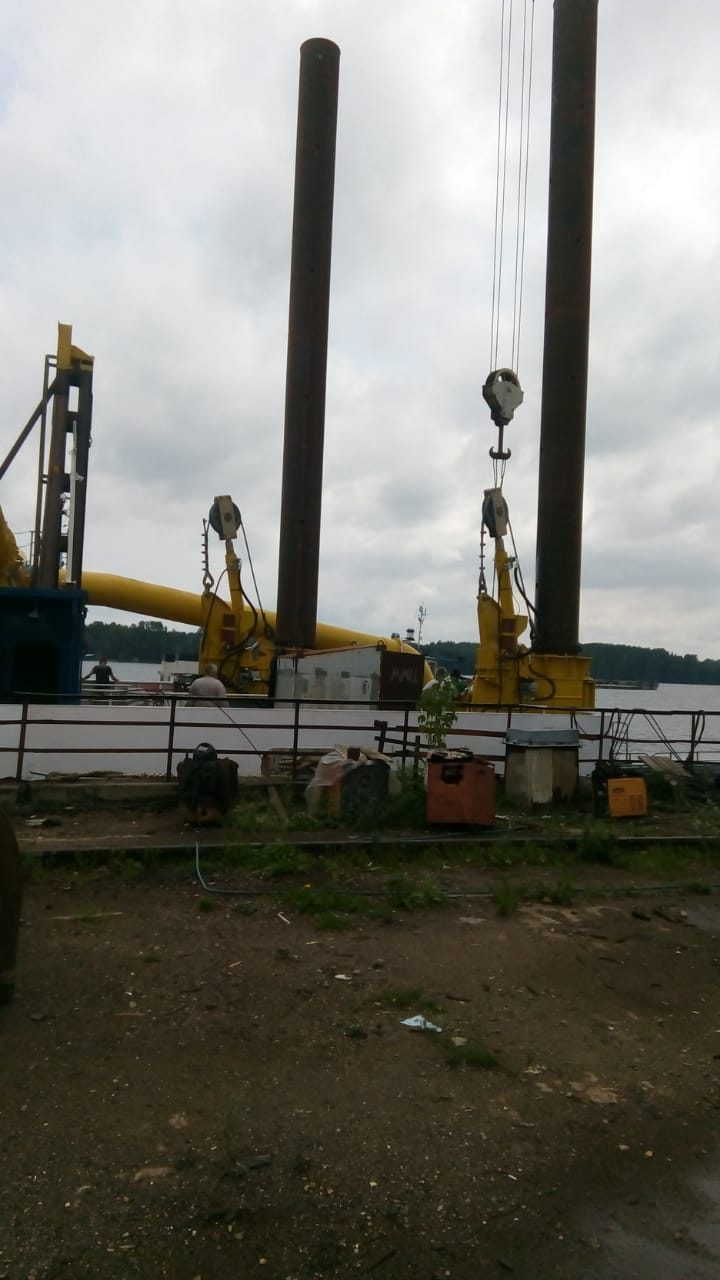

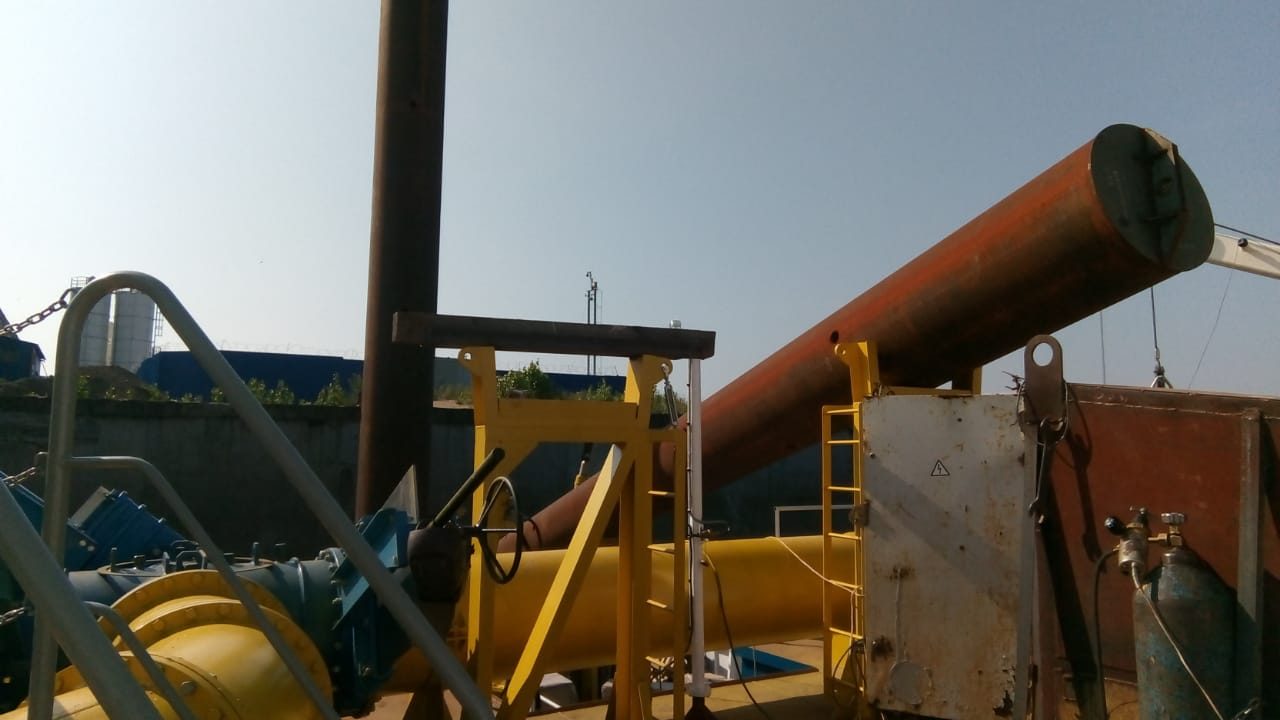

Фото с объекта
